ATV22 Standard soft starters with integrated bypass
ATV22 ซอฟท์สตาร์ทเตอร์รุ่นมาตรฐานมีชุดอุปกรณ์บายพาสอยู่ภายใน
ATV22 ซอฟท์สตาร์ทเตอร์รุ่นมาตรฐานมีชุดอุปกรณ์บายพาสอยู่ภายใน
- ATS22 มีไฟ LED 4 ชุดแสดงสถานะการทำงานที่ด้านหน้าเครื่อง เช่น พร้อมใช้งาน ทำงาน
โดยเชื่อมต่อกับระบบเนตเวิร์คกำลังทำงาน หรือ เกิดปัญหา(Ready, Communication, run and Trip) - ATS22 มีการแสดงค่า seven segment ขนาด 4 หลัก
- ATS22 เป็นสตาร์ทเตอร์ที่อุปกรณ์ by pass ภายในตัวอุปกรณ์เป็นมาตรฐาน
- ATS22 ใช้วงจรควบคุมชุดเดียวกันในทุกรุ่น และสามารถใช้วงจรควบคุมนี้ได้กับทุกแบบการใช้งาน เช่น ปั๊มพัดลม คอมเพรสเซอร์ สายพานลำเลียง และเครื่องจักรแบบพิเศษต่างๆ(เครื่องปั้นหรือเหวี่ยง เครื่องผสม)
- ATS22 สตาร์ทเตอร์ทุกรุ่น มีระบบป้องกันมอเตอร์โดยการวัดค่ากระแสจริงที่จ่ายออกจากตัวเครื่อง
- ATS22 มีการเดินสายไฟเข้าด้านบนของเครื่อง และด้านล่างเป็นส่วนที่ต่อสายไปยังมอเตอร์
- ATS22 มีการแยกระบบจ่ายไฟสำหรับวงจรควบคุมออกมาต่างหาก
- ATS22 มีชุดต่อสายไฟอินพุต เอาท์พุต เป็นแบบจุดต่อที่สามารถถอดออกและเปลี่ยนได้ง่าย
- ATS22 สามารถแสดงค่ากระแสอินพุต เอาท์พุต ขณะทำงานได้ที่หน้าจอแสดงผล
- ATS22 สามารถแสดงสภาวะการทำงาน ช่วง soft start, soft stop และ สถานะของเครื่องจักร ที่หน้าจอแสดงผล
- ATS22 มีลอจิกอินพุต: มีให้ใช้งาน 3 อินพุต ใช้กับไฟ 24 Vdc
- ATS22 มีรีเลย์เอาท์พุต: มีให้ใช้งาน 2 รีเลย์ คอนแทคแบบปกติเปิด(N/O)
และปกติปิด (N/C) - ATS22 มีแหล่งจ่ายไฟ 24 Vdc สำหรับลอจิกอินพุต/เอาท์พุท ภายในตัวเครื่อง
- ATS22 สามารถแสดงและบันทึกการทำงานผิดพลาดของการทำงานในตัวเครื่องโดยอัตโนมัติ
- ATS22 เมื่อเกิดปัญหาสามารถเข้าไปเซตพารามิเตอร์ภายในตัวเครื่องกลับไปที่ค่าเริ่มต้น
ที่เซตมาจากโรงงาน
พิกัดมอเตอร์ 3 เฟส 400VA |
กระแสไฟฟ้า |
ซอฟท์สตาร์ทเตอร์ |
| กิโลวัตต์ | แอมป์แปร์ | รหัสสินค้า |
| 7.5 | 17 | ATS22D17Q |
| 15 | 32 | ATS22D32Q |
| 22 | 47 | ATS22D47Q |
| 30 | 65 | ATS22D62Q |
| 37 | 75 | ATS22D75Q |
| 45 | 88 | ATS22D88Q |
| 55 | 110 | ATS22C11Q |
| 75 | 140 | ATS22C14Q |
| 90 | 170 | ATS22C17Q |
| 110 | 210 | ATS22C21Q |
| 132 | 250 | ATS22C25Q |
| 160 | 320 | ATS22C32Q |
| 220 | 410 | ATS22C41Q |
| 250 | 480 | ATS22C48Q |
| 315 | 590 | ATS22C59Q |

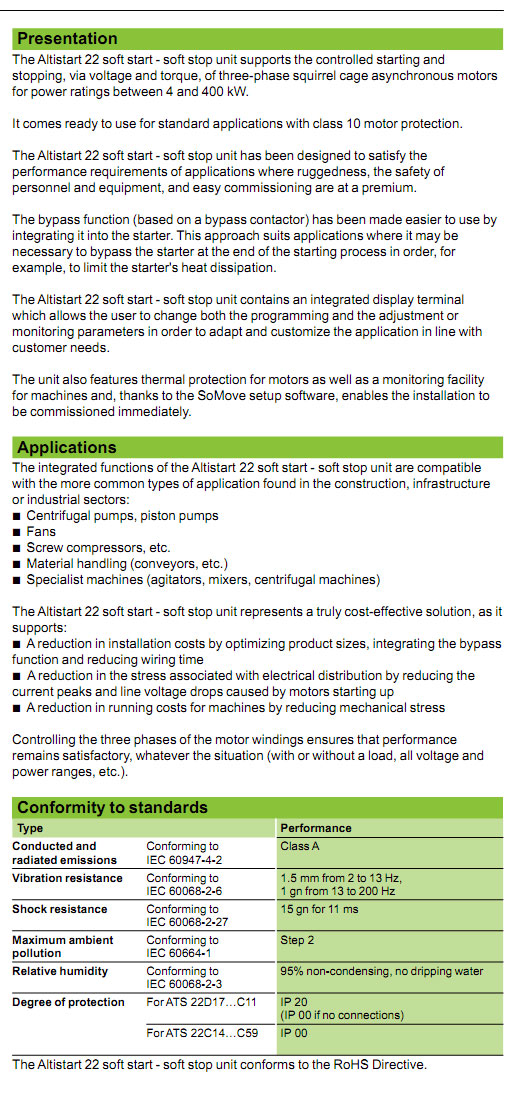

Applications Altistart 22 :
