Pendant control stations

  XAC Pendent Control Stations
  XAC กล่องควบคุม รอก, เครน

Complete station (ผลิตภัณฑ์สำเร็จรูป)
  • มี Mechanical interlock ระหว่างแต่ละคู่ปุ่มกด
  • กันน้ำ กันน้ำมัน กันฝุ่น IP657
  • ทำจากวัสดุเหนียว แข็งแรง ทนต่อการกระแทกได้ดี
  • มีรุ่นที่มีปุ่ม Emergency Stop เพื่อความปลอดภัยตามมาตรฐานยุโรป






รุ่น Pistol grip ด้ามจับกระชับมือ

จำนวนทิศทางที่ควบคุม
ทิศทางที่ควบคุม
คอนแทคบล๊อคต่อ 1 ปุ่มกด
รหัสสินค้า
2 ทิศทาง


1 NO

XAC-A201

1 NO+NC

XAC-A205
2 ทิศทาง + 1 ปุุ่ม
กดดอกเห็ด กดล๊อค


1 NO

XAC-A2013

1 NO+NC

XAC-A2053

รุ่นด้ามจับปกติ

จำนวนทิศทางที่ควบคุม
ทิศทางที่ควบคุม
คอนแทคบล๊อคต่อ 1 ปุ่มกด
รหัสสินค้า
2 ทิศทาง


1 NO

XAC-A271

1 NO+NC

XAC-A281
4 ทิศทาง


1 NO

XAC-A471

1 NO+NC

XAC-A481
6 ทิศทาง


1 NO

XAC-A671

1 NO+NC

XAC-A681
2 ทิศทาง + 1 ปุุ่ม
กดดอกเห็ด กดล๊อค


1 NO

XAC-A2713

1 NO+NC

XAC-A2813
4 ทิศทาง + 1 ปุุ่ม
กดดอกเห็ด กดล๊อค


1 NO

XAC-A4713

1 NO+NC

XAC-A4813
8 ทิศทาง


1 NO

XAC-A871

1 NO+NC

XAC-A881

หมายเหตุ : สำหรับปุ่มดอกเห็ด จะมีคอนแทคบล๊อคแบบ 1NC ได้

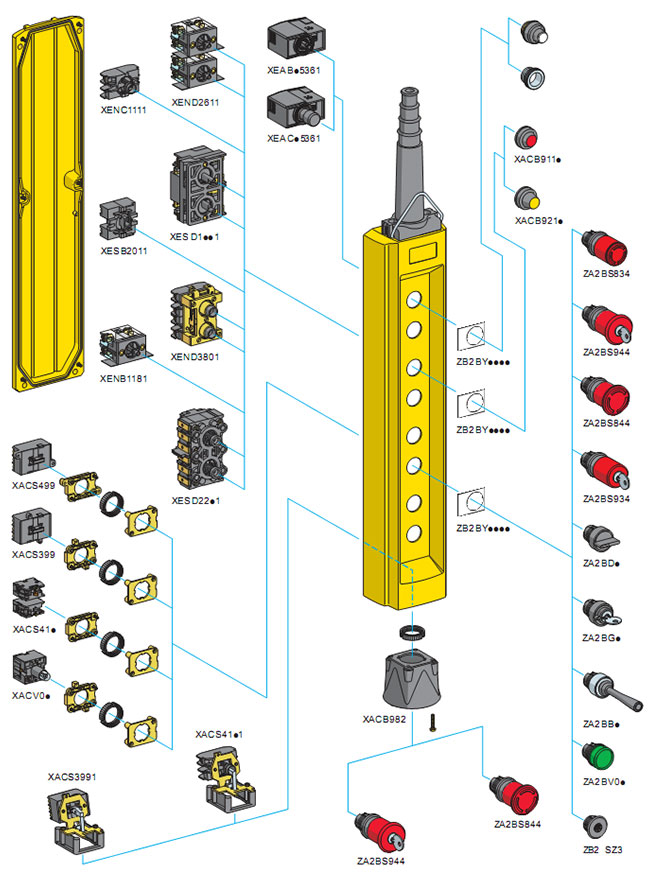

Incomplete for assembly by customer (ส่วนประกอบย่อยต่างๆ สำหรับประกอบเอง)

  • ตรงตามมาตรฐานนานาชาติต่างๆ (UL, CSA, IEC, JIS, CE marking)
  • กันน้ำ กันน้ำมัน กันฝุ่น IP657
  • สามารถเลือกประกอบเป็นแบบ 1 หรือ 2 speed ได้

รายละเอียด
รหัสสินค้า
 กล่องเปล่ามีปลอกหุ้มสายสำหรับสายขนาด
เส้นผ่าคูนย์กลาง 8-26 มม.
2 ช่อง
XAC-A02
3 ช่อง
XAC-A03
4 ช่อง
XAC-A04
5 ช่อง
XAC-A05
6 ช่อง
XAC-A06
8 ช่อง
XAC-A08
12 ช่อง
XAC-A12
 หัวปุ่มกดแบบมีขอบยางป้องกันฝุ่น
 สำหรับติดตั้งด้านหน้ากล่อง
สีขาว
XAC-A9411
สีดำ
XAC-A9412
 แมคคานิคัลอินเตอร์ล๊อค สำหรับคู่ปุ่มกด XAC-A9***
XAC-A009
หัวปุ่มกดสำหรับติดตั้งด้านหน้าหรือด้านก้นของกล่อง
ปุ่มกดดอกเห็ดสีแดง
กดล๊อคหมุนเด้งกลับ
40 มม.
ZB5AC4
30 มม.
ZB5AC44
ปุ่มกดดอกเห็ดสีแดง
กดล๊อคไขกุญแจเด้งกลับ
40 มม.
ZA2-BS14
30 มม.
ZA2-BS74
สวิตช์ซีเลคเตอร์
2 ตำแหน่ง - ค้าง
ZA2-BD2
3 ตำแหน่ง - ค้าง
ZA2-BD3
สวิตช์กุญแจเอากุญแจออกได้ที่ตำแหน่งซ้ายและขวามือ
2 ตำแหน่ง - ค้าง
ZA2-BG4
3 ตำแหน่ง - ค้าง
ZA2-BG5
ก้านโยก
สามารถโยกได้ทุกทิศทาง
สีดำ
ZA2-BB2
สีแดง
ZA2-BB4
หัวไพล็อทแลมป์
สีเขียว
ZA2-BV03
สีแดง
ZA2-BV04
สีเหลือง
ZA2-BV05
อุปกรณ์เสริม
หัวเสียบสำหรับ
ช่องที่ไม่ได้ใช้งาน(มีแหวนล๊อค และยางซีลให้)
สีดำ
ZB2-SZ3
ฝาครอบป้องกันปุ่มกดที่ติดตั้งที่ก้นกล่อง
สำหรับสวิตช์ซีเลคเตอร์
หรือปุ่มกดดอกเห็ด
XAC-A982
สำหรับสวิตช์กุญแจ
หรือปุ่มกดดอกเห็ดแบบที่มีกุญแจ
XAC-A982
หูสำหรับแขวน
XAC-A971

รายละเอียด
รหัสสินค้า
คอนแทคบล๊อคเข้าสาบแบบขันสกรู
1 NO
ZB2-BE101
1 NC
ZB2-BE102
คอนแทคบล๊อค 2 สเต็ปสำหรับควบคุม 2 สปีดมีหน้าสัมผัส 1NO+1 NC (ใช้กับปุ่มกด XAC-A9***)
XEN-G1191
คอนแทคบล๊อคคู่ - กดค้าง
2 NO
XEN-G3781
1 NO + 1 NC
XEN-G3781
คอนแทคบล๊อคตัดวงจรสำหรับ Emergency stop 3 NC
XEN-T1192
คอนแทคบล๊อคสำหรับติดตั้งที่ก้นกล่อง
1 NC
XAC-S102
ส่วนตัวของไพล็อทแลมป์
แบบต่อตรง ไม่มีหลอดไฟให้
ZB2-BV006
แบบต่อผ่านตัวต้านทาน, ใช้ไฟ 230v มีหลอดไส้แบบเขี้ยว(Ba9S) รุ่น DL1-CE130 ให้
ZB2-BV007

เนมเพลท 30 x 40 มม.

ขึ้น
ZB2-BY4901

ขึ้น - 2 สปีด
ZB2-BY4903

ขวา
ZB2-BY4907

ขวา - 2 สปีด
ZB2-BY4909

เดินหน้า
ZB2-BY4913

หน้า - 2 สปีด
ZB2-BY4915

สตาร์ท
ZB2-BY4930

ลง
ZB2-BY2904

ลง - 2 สปีด
ZB2-BY4906

ซ้าย
ZB2-BY2910

ซ้าย - 2 สปีด
ZB2-BY2912

ถอยหลัง
ZB2-BY2916

หลัง - 2 สปีด
ZB2-BY2918

สต็อป(สีแดง)
ZB2-BY2931
